تُعد تقنية تخزين الثلج حلاً أساسياً لتوفير الطاقة في المباني الحديثة. فمن خلال إنتاج الثلج خلال ساعات الليل خارج أوقات الذروة (باستخدام أسعار كهرباء أقل) وإذابته للتبريد خلال ساعات الذروة النهارية، يُقلل ذلك بشكل كبير من تكاليف تشغيل تكييف الهواء. وما هو العنصر الأساسي في هذا النظام؟
أنابيب المبادل الحراري المصنوعة من الفولاذ المقاوم للصدأ على شكل حرف U
داخل خزانات التخزين - يؤثر تصميمها بشكل مباشر على الكفاءة والاستقرار وعمرها الافتراضي. دعونا نحلل هذه التقنية الأساسية.
كيف تعمل وحدات تخزين الثلج ودور الخزان
يتكون نظام تخزين الثلج من وحدة تبريد، وخزان تخزين ثلج، ومبادل حراري، ونظام تحكم. عملياته الأساسية:
• صنع الثلج ليلاً:
أثناء انخفاض الطلب على الكهرباء، تقوم وحدة التبريد بتبريد الماء أو الجليكول في الخزان إلى ما دون درجة التجمد، مما يؤدي إلى تكوين جليد على السطح الخارجي لأنابيب المبادل الحراري لتخزين الطاقة الباردة.
• ذوبان الجليد أثناء النهار للتبريد:
عندما يبلغ الطلب ذروته، يُضخ الماء الساخن العائد إلى الخزان. يتبادل الماء الساخن الحرارة مع الجليد، منتجًا ماءً باردًا لتكييف الهواء.
تلعب الأنابيب المصنوعة من الفولاذ المقاوم للصدأ على شكل حرف U دورين:
• في صناعة الثلج: يقومون بتدوير المواد المبردة (مثل الجليكول) لنقل البرودة إلى الماء المحيط.
• في ذوبان الجليد: تعمل كقنوات لدورة المياه الباردة، وتمتص الطاقة من ذوبان الجليد.

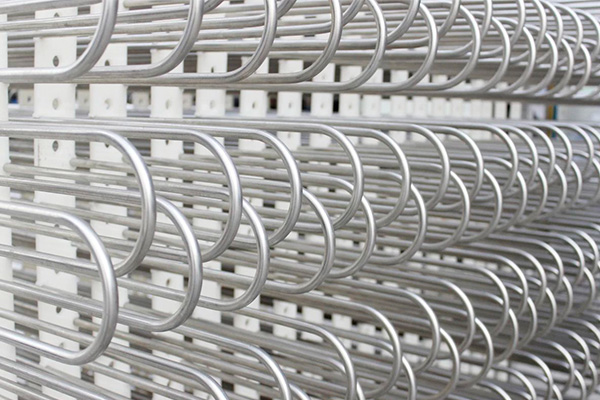

مزايا أنابيب الفولاذ المقاوم للصدأ على شكل حرف U
بالمقارنة مع الأنابيب المستقيمة أو الملفوفة، توفر تصميمات الفولاذ المقاوم للصدأ على شكل حرف U فوائد رئيسية:
نقل الحرارة بكفاءة وتكوين الجليد بشكل موحد
• مساحة اتصال أكبر: يسمح التصميم المنحني على شكل حرف U بتوزيع الأنابيب بشكل متساوٍ في مساحة محدودة، مما يعزز كفاءة صنع الثلج/إذابته.
• تقليل المناطق الميتة: تعمل المسافات المناسبة على تجنب تراكم الجليد غير المتساوي (وهو أمر شائع في الأنابيب المستقيمة)، مما يضمن نموًا موحدًا.
مقاومة التمدد والتجميد وتخفيف التوتر
• هيكل مرن: يمتص الانحناء على شكل حرف U الضغط الناتج عن تمدد الجليد من خلال التشوه البسيط، مما يمنع حدوث الشقوق في درجات الحرارة المنخفضة.
• عدد أقل من اللحامات: تعمل القوالب المكونة من قطعة واحدة (البناء المكون من قطعة واحدة) على تقليل مخاطر التسرب من وصلات الأنابيب المستقيمة.
مقاومة التآكل وطول العمر
• يتفوق الفولاذ المقاوم للصدأ (304 أو 316L) على الفولاذ الكربوني في مقاومة التآكل الكلوريدي - وهو مثالي للاتصال الطويل الأمد بالماء والجليكول والبرد.
• تعمل الأسطح الملساء على تقليل تراكم الترسبات، مما يقلل من احتياجات الصيانة.
المواصفات الرئيسية ونصائح الاختيار
• المادة: الفولاذ المقاوم للصدأ 316L يناسب المياه ذات الكلور العالي (على سبيل المثال، المناطق الساحلية) لمقاومة التآكل بشكل أفضل.
• سمك الجدار: 0.8–1.5 ملم، بناءً على الضغط (الأنظمة الجوية/المضغوطة) ومقاومة التجمد.
• التصميم: أقطار DN15–DN25 مع كفاءة موازنة التباعد وغرفة تمدد الجليد؛ نصف قطر الانحناء على شكل حرف U ≥3x قطر الأنبوب (لتقليل مقاومة التدفق).

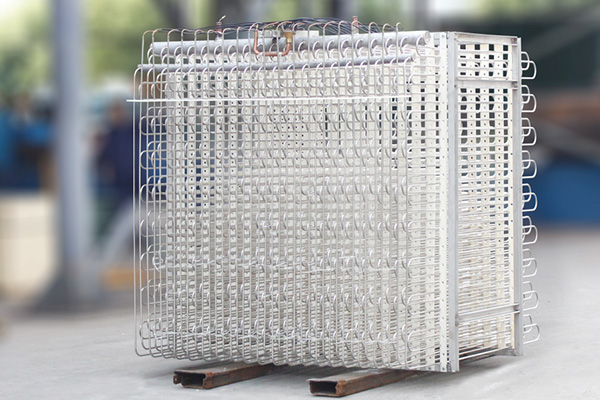

• التركيب: مجموعات أنابيب معيارية مجمعة في المصنع للرفع في الموقع؛ وتمنع الأقواس المصنوعة من النايلون/الفولاذ المقاوم للصدأ التآكل الناتج عن الاهتزاز.
حالة واقعية وفوائد
مجمع تجاري بخزان سعة 800 متر مكعب (أنابيب 316 لتر، DN20، جدار 1.2 مم) حقق ما يلي:
• كفاءة تخزين أعلى بنسبة 15%، وتبريد لمدة 8 ساعات خلال النهار.
• لا يوجد تسرب للتآكل لمدة 10 سنوات.
• توفير سنوي للكهرباء بقيمة ¥450,000، مع فترة استرداد أقل من 4 سنوات.
الاتجاهات المستقبلية
• الطلاءات: طلاءات مضادة للتآكل/مضادة للترسبات النانوية لعمر أطول.
• المراقبة الذكية: أجهزة استشعار تتبع سمك الجليد وحالة الأنبوب لتحسين التخزين.
• تصميم خفيف الوزن: الفولاذ المقاوم للصدأ ذو الجدران الرقيقة وعالي القوة (على سبيل المثال، الفولاذ المزدوج) يقلل من حمل الخزان.
أنابيب المبادلات الحرارية المصنوعة من الفولاذ المقاوم للصدأ على شكل حرف U، بكفاءتها ومقاومتها للتجمد ومتانتها، تُعدّ الآن الخيار الأمثل لخزانات تخزين الثلج. ومع تطور المواد والتصنيع، ستدفع هذه الأنابيب نحو اعتمادها على نطاق أوسع في المباني الخضراء وتبريد المناطق، وهو أمر بالغ الأهمية لتحقيق أهداف الحياد الكربوني.
