في الاختبارات الصناعية والعلمية، يُعدّ التحكم الدقيق في درجة الحرارة أمرًا بالغ الأهمية. بالنسبة لمشروع اختبار وحدة عداد الغاز، كان التحدي واضحًا: إنشاء غرفتين مُتحكم في درجة حرارتهما، إحداهما عند 5 درجات مئوية والأخرى عند 38 درجة مئوية، لإجراء اختبارات مملوءة بالميثان لمدة 4 ساعات وفقًا لمعايير صارمة للاستقرار والسلامة. بدلًا من الاعتماد على نظامين منفصلين،
نجوم اتش
قدمت حلاً متكاملاً بوحدة إمداد واحدة ساخنة وباردة.
متطلبات المشروع
احتياجات الاختبار:
• غرفة واحدة بدرجة حرارة ثابتة 5 درجات مئوية
• غرفة واحدة بدرجة حرارة ثابتة 38 درجة مئوية
• وحدات الاختبار موضوعة في صناديق مغلقة، داخل غرف اختبار مملوءة بالميثان
التحكم في درجة الحرارة:
• التقلب: ±0.5 درجة مئوية
• التوحيد: ±1 درجة مئوية
• معدل التسخين: الوصول إلى الهدف في 30 دقيقة (بدون تحميل)
نظام التحكم:
• تصميم دورة المياه الموفر للطاقة: التبريد عند 5 درجات مئوية يعيد تدوير الحرارة للتدفئة عند 38 درجة مئوية
• 4 مجسات مراقبة على الأقل لضمان اتساق درجة الحرارة، مع أجهزة استشعار منفصلة للتحكم والمراقبة
• مراوح توزيع كبيرة موزعة بالتساوي لضمان تدفق هواء داخلي مستقر
إجراءات السلامة:
• معدات مقاومة للانفجار للأضواء والمكونات الكهربائية داخل غرف الاختبار

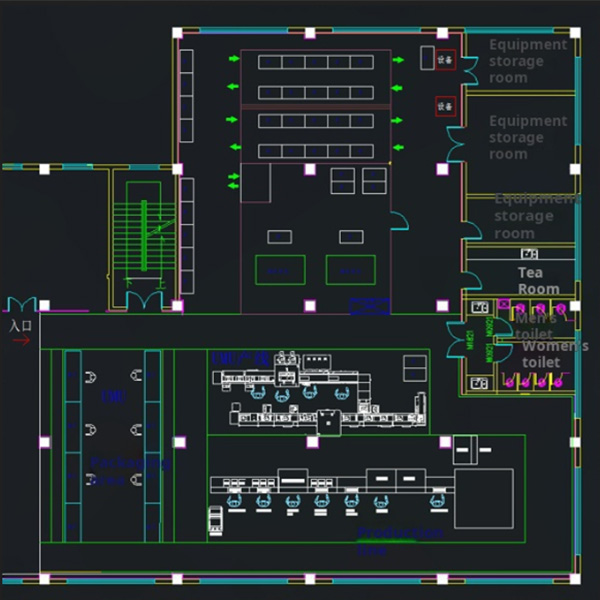

تكوين النظام
• إمداد ساخن وبارد
الوحدة: مجموعة واحدة (سعة التبريد: 17.4 كيلو واط / سعة التدفئة: 24 كيلو واط)
• مبردات الهواء من النوع السقفي: 4 مجموعات
• مضخات المياه المبردة: مجموعتان
• مضخات الماء الساخن: مجموعتان
مزايا حل H.Stars
1. وظيفة مزدوجة في وحدة واحدة - جهاز واحد يوفر التبريد والتدفئة في وقت واحد، مما يلبي احتياجات كلا المختبرين.
2. نظام مياه مستقر - يضمن الخزان العازل المزود بصمام متناسب ومتكامل استقرارًا دقيقًا لدرجة الحرارة.
3. التدفئة الاحتياطية - يمنع السخان الكهربائي حدوث مشكلات الحمل المنخفض في الشتاء.

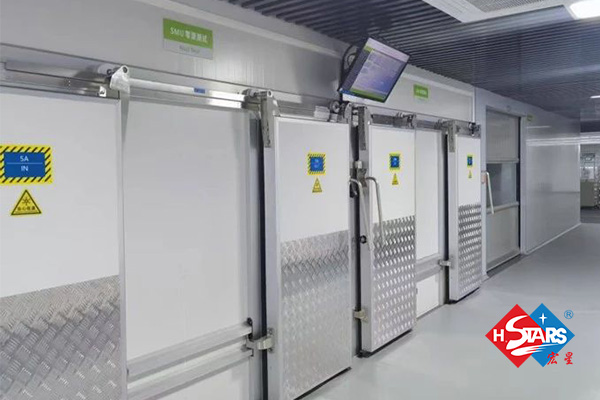

4. تصميم موفر للمساحة - تشترك أبواب الغرف الباردة الخاصة في المسارات، مما يحل قيود التثبيت.
5. الأتمتة الذكية - تضمن أنظمة التحكم المتقدمة H.Stars ظروفًا دقيقة ومستقرة للمختبر.
6. صيانة أقل - يتم تجميع المبرد في وحدة واحدة، مع شحنة أصغر، ومخاطر تسرب أقل، وتكاليف أقل على المدى الطويل مقارنة بأنظمة التقسيم المتعددة.
خاتمة
بفضل نظام H.Stars المتكامل الساخن والبارد، يُمكن لحل واحد تحقيق التبريد عند 5 درجات مئوية والتسخين عند 38 درجة مئوية، مما يوفر تحكمًا دقيقًا وآمنًا وموفرًا للطاقة في درجة الحرارة للتجارب ثنائية الحالة. هذا التصميم المبتكر لا يقلل تكاليف المعدات فحسب، بل يضمن أيضًا موثوقية طويلة الأمد وسهولة الصيانة.
